今回はAcerのノートパソコン(TMP257M-N54Dシリーズ)のメモリとSSDの交換にチャレンジしました。こちらはすでに終息製品で、メモリがDDR3L-1600MHzのSO-DIMMとなっています。私は誤ってDDR4のメモリを買ってしまってから規格が違う事に気が付きました。
メモリの規格に注意
少し前の製品でメモリの規格がDDR3L SO-DIMMです。現在一般的に流通しているDDR4 SO-DIMMだと入りませんので注意が必要です。
上がDDR4 SO-DIMM、下が実際に入っていたDDR3L SO-DIMMです。溝の位置が違う事が分かります。
裏側カバー外し
まず最初の難関はDVDの裏側にある3本の隠しネジです。シールで貼ってあるネジを外すとDVDのユニットを外すことができます。外すと3本の低頭平ネジが出てきますので外します。
その後残りのネジを外してカバーを少しづつ開けます。全部で21本のネジを外すことになります。
全部外す前にカバーと本体をつないでいるケーブルを外します。
私はそのまま外してしまいましたが、外す前にどこから外したかマークを付けておくと安心ですね。
全バラした状態
カバーを外すとHDDもSSDも丸見えですので後は簡単です。
少し追記
実際にDVDの下に隠しネジがあると気付かずにネジのメス側1ヶ所破損させてしました。リアカバーを外すとサポートが受けられなくなる可能性がありますので、自己責任での対応をお願い致します。

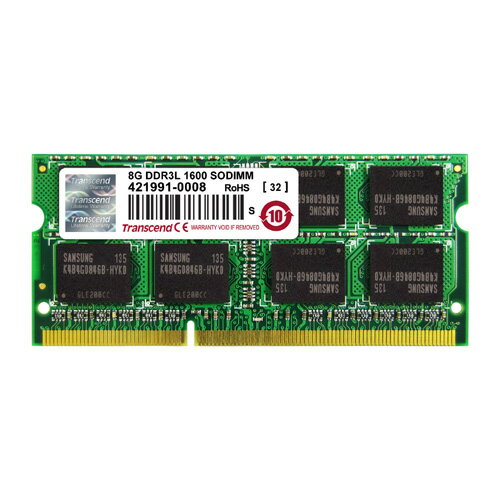

DDR3L SO-DIMM
